내부 C.V.와 관련된 가속 떨림의 주요 원인 조인트웨어
Yuhuan Bayzo Machinery Co., Ltd.는 중국에 본사를 둔 C.V. 조인트, 드라이브 샤프트 및 드라이브트레인 부품, 생산 CV 부팅 키트 글로벌 자동차 애프터마켓을 위한 어셈블리. 당사의 부츠 키트는 조인트에 그리스를 유지하고, 먼지, 진흙 및 물을 밀봉하고, 전체 서스펜션 이동 범위에서 볼 케이지와 궤도를 보호합니다.
CV 부트 키트가 드라이브트레인에서 수행하는 작업
로서 범용 CV 조인트 부트 키트 제조업체 , 우리는 각 프로젝트에 대해 정의된 애플리케이션, 작동 제한, 인터페이스 및 승인 기준에 제품 구성을 일치시킵니다.
등속 조인트는 그리스 충전이 제자리에 유지되고 연마재가 제거된 경우에만 생존합니다. 부트는 이를 가능하게 하는 장벽입니다. 부트는 케이지, 볼 및 궤도에 윤활유를 고정하는 동시에 스티어링 각도와 서스펜션 스트로크에 따라 구부러집니다. 부츠가 갈라지면 그리스가 깨끗하게 배출되고 도로의 모래가 조인트에 들어가며 결과적으로 마모가 발생하여 회전할 때 딸깍 소리가 나고 하중이 가해지면 진동이 발생하며 결국 차축 고장이 발생합니다.
우리는 느슨한 고무 부품이 아닌 완전한 교체 세트로 부츠 키트를 제작하므로 작업장이나 유통업체가 한 번의 작업으로 조인트를 복원할 수 있습니다. 내부 부츠와 외부 부츠는 서로 다른 디자인과 사양을 사용하며 상호 교환이 불가능합니다. 이것이 바로 당사 제품군이 조인트 위치와 차량 용도에 따라 구성되는 이유입니다.
당사의 드라이브트레인 제품 범위
부트 키트는 더 넓은 C.V 내부에 위치합니다. 조인트 및 드라이브 샤프트 프로그램. 아래 표에는 각 제품군이 애프터마켓 또는 조립 요구 사항에 어떻게 부합하는지 보여 주므로 프로젝트를 단일 공급 범위로 견적할 수 있습니다.
| 제품군 | 일반적인 위치 | 적용 적합성 |
|---|---|---|
| CV 부팅 키트 | 내부 및 외부 조인트 | 그리스 유지, 먼지 및 물 배제, 조인트 보수 |
| 내부 이력서 관절 | 기어박스 측면 | 플런지 이동, 토크 전달, 내부 재구축 |
| 외부 이력서 관절 | 휠측 | 스티어링 관절, 하이 앵글 드라이브, 휠 엔드 수리 |
| 삼각대 조인트 | 내부, 3롤러 디자인 | 전륜 구동 차축의 플런지 용량 |
| 완전한 드라이브 샤프트 어셈블리 | 풀 액슬 | 조인트와 부츠가 장착된 드롭인 교체 |
| 드라이브 샤프트 구성 요소 | 샤프트, 케이지, 부트, 하드웨어 | 서비스 부품 및 단계별 조립 프로그램 |

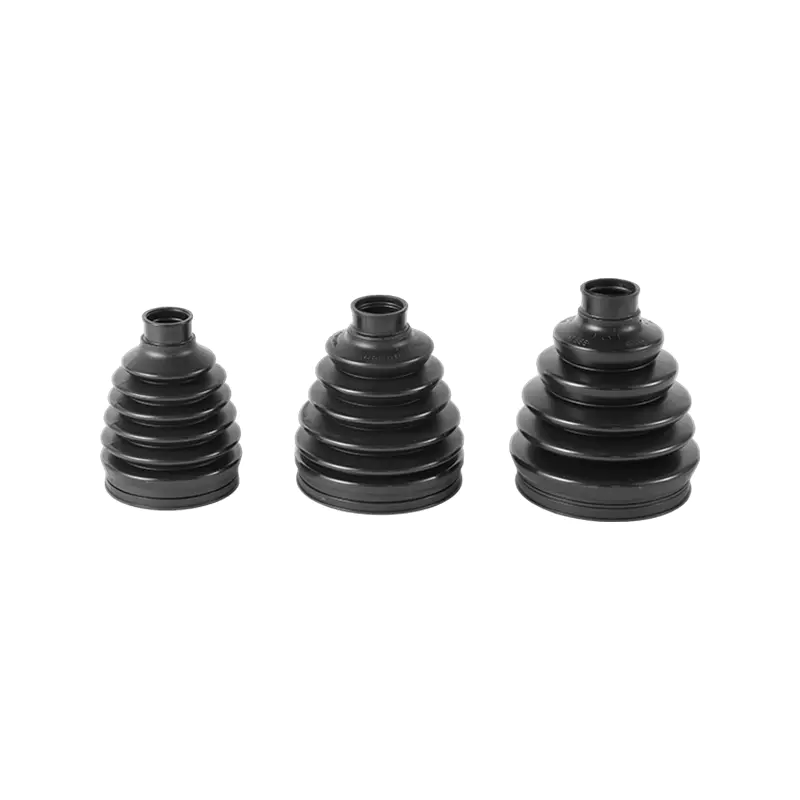

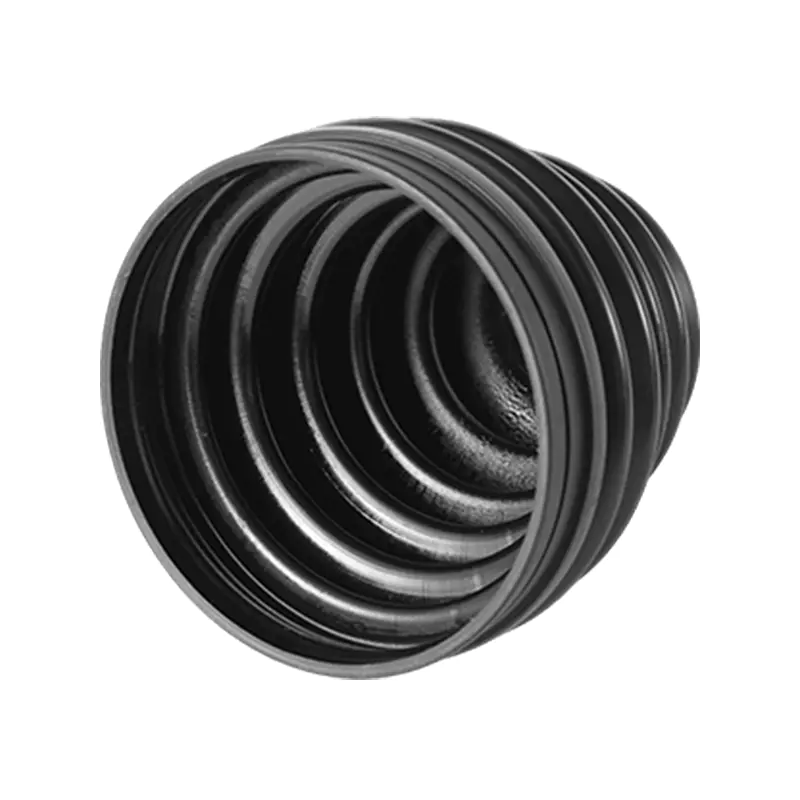

현재 생산 중인 두 가지 대표적인 부트 항목은 103-2140/04438-16080/04427-0K020 탄성 고무 CV 조인트 방진 보호 부트와 04427-0K020 누수 방지 드라이브 샤프트 볼 케이지 CV 벨로우즈 커버입니다. 둘 다 설치에 필요한 밀봉 및 고정 부품이 포함된 부트 키트 항목으로 제공됩니다.
부츠 구성 및 재료 선택
부츠 수명은 컴파운드, 벽 두께 및 관절에서 회선이 접히는 방식에 따라 결정됩니다. 우리는 단일 경도 수치보다 오존, 그리스 공격 및 반복적인 굴곡에 대한 저항성이 더 중요한 일반 애프터마켓용 탄성 고무로 부츠를 성형합니다. 네오프렌 및 열가소성 등급은 고객 시장에서 더 높은 내열성 또는 향상된 저온 유연성이 요구되는 곳에 사용됩니다.
- 화합물: 그리스 유형 및 작동 온도 범위에 맞는 탄성 고무, 네오프렌 또는 열가소성 엘라스토머.
- 기하학: 조인트의 최대 관절 각도와 플런지 이동 거리에 따라 설정된 컨볼루션 수 및 프로필입니다.
- 씰링면: 보어와 숄더 치수가 제어되어 부트가 조인트 하우징과 샤프트에 끼이지 않고 안착됩니다.
- 수정: 샤프트 및 하우징 직경에 맞는 금속 클램프, 부트 넥에 맞는 밴드 폭.
- 그리스 충전량: 관절당 수량을 지정하여 장착 중에 부츠가 부족하거나 과도하게 채워지지 않도록 합니다.
차량 유형 전반에 적합한 애플리케이션
부트 키트는 신차 조립이 아닌 수리에 사용되므로 범위는 관리 가능한 수의 참고 자료로 광범위한 모델을 포괄해야 합니다. 우리는 조인트 위치, 샤프트 직경, 부트 넥 치수 및 교체하는 OE 번호별로 키트를 그룹화하므로 유통업체는 중복된 제품을 보유하지 않고도 회전율이 높은 차량을 다루는 카탈로그를 구축할 수 있습니다.
승용차와 경상용차가 수요를 지배하고 있으며, 특히 내부 및 외부 조인트가 모두 노출된 위치에서 작동하는 전륜 구동 플랫폼이 그렇습니다. 더 높은 탑승 차량과 더 무거운 하중은 관절과 열 축적을 증가시키며, 이러한 응용 분야는 더 강한 벽 섹션이 있는 부츠와 낮은 주변 온도에서 유연성을 유지하는 화합물의 이점을 얻습니다.
생산 전에 확인하는 사양
모든 부츠 키트는 작은 치수 및 재료 결정에 따라 정의됩니다. 샘플 단계에서 이를 확인하면 나중에 프로그램에서 부속품 반환을 방지할 수 있습니다.
- 조인트 위치: 인보드 또는 아웃보드 및 액슬이 삼각대 인보드 디자인을 사용하는 조인트 유형.
- 부트 안착면의 샤프트 직경 및 하우징 보어.
- 부츠 길이, 컨볼루션 프로필 및 최대 관절 각도.
- 화합물 등급 및 목표 작동 온도 범위.
- 클램프 유형, 재료 및 밴드 치수.
- 키트당 그리스 유형 및 충전 중량.
- 키트 내용물: 부트, 클램프, 그리스 주머니, 써클립 또는 고정 부품(해당하는 경우).
제조 및 품질 관리
베이조는 중국의 자동차 부품 제조 허브인 저장성 위환에서 운영하고 있으며, 아웃소싱 거래가 아닌 자체 생산 및 검사를 실시하고 있습니다. 당사의 프로세스는 원자재 관리부터 성형, 금속 부품의 CNC 가공, 조립 및 최종 검사까지 진행되며, 각 단계는 배치 전반에 걸쳐 동일한 치수 및 외관 표준을 유지합니다.
특히 부츠 키트의 경우 제어 지점에는 복합 배치 검증, 성형된 벽 두께 및 회선 형태, 좌석면 치수, 클램프 핏 및 키트 완성도가 포함됩니다. 완성된 키트는 배송 전에 부품의 정확성, 외관의 일관성 및 정확한 내용물을 검사합니다. 이는 안정적인 애프터마켓 공급을 위한 실질적인 기반입니다.
OEM/ODM 개발 및 맞춤화
우리는 고객 샘플, 도면 또는 OE 번호를 바탕으로 부트 키트를 개발합니다. 일반적인 개발 순서는 참조 데이터로 시작하여 장착 시험을 위해 일치하는 샘플로 이동한 다음 샘플이 확인되면 배치 생산으로 이동합니다. 맞춤형 포장, 브랜드 라벨링 및 시장별 키트 콘텐츠가 동일한 프로그램의 일부로 제공됩니다.
고객이 부트만 제공하는 것이 아니라 전체 차축 요구 사항을 제공하는 경우 C.V.와 함께 부트 키트를 견적할 수 있습니다. 조인트 및 샤프트 어셈블리로 조인트, 부츠 및 하드웨어가 하나의 일치하는 세트로 제공됩니다.
설치, 유지 관리 및 서비스 가능성
올바른 설치는 부트 키트가 예상 서비스 수명에 도달하는지 여부를 결정합니다. 조인트에서 오래된 그리스와 부스러기를 제거하고 새 그리스 충전물을 케이지와 궤도 주위에 고르게 도포하고 클램프를 조이기 전에 부츠를 비틀지 않고 위치시켜야 합니다. 부츠 내부에 갇힌 공기는 회전 시 회선을 바깥쪽으로 밀어냅니다. 따라서 조인트를 재조립할 때 부츠를 환기시키거나 균등화해야 합니다.
- 균열, 그리스 누출 또는 느슨한 클램프가 있는지 매 서비스 간격마다 부츠를 검사하십시오.
- 부트와 그리스를 함께 교체하십시오. 오염 후 부츠를 재사용하면 조인트 수명이 단축됩니다.
- 새 부츠를 장착하기 전에 샤프트와 하우징 시트 표면에 흠집이 있는지 확인하십시오.
- 작업장 재고를 단순화하려면 예비 키트를 동일한 참조 그룹에 보관하십시오.
귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보
부트 키트 구성 및 견적을 준비하기 위해 우리는 다음 프로젝트 입력을 바탕으로 작업합니다. 고객이 OE 번호와 샘플을 제공할 수 있는 경우 매칭이 더 빠르고 안정적입니다.
- 차량 제조사, 모델, 연도 및 차축 위치.
- 현재 제공되는 OE 번호 또는 경쟁업체 참조입니다.
- 샘플 부트나 조인트 또는 치수 도면.
- 조인트 유형: 볼형 내부 또는 외부 또는 삼각대 내부.
- 씰링 면의 샤프트 직경 및 하우징 보어.
- 필요한 화합물 및 작동 온도 범위.
- 브랜드 요구 사항을 포함한 키트 내용물 및 포장 형식.
- 주문 수량, 배송 일정 및 대상 시장.
자주 묻는 질문
내부 CV 부츠와 외부 CV 부츠를 서로 바꿔서 사용할 수 있나요?
아니요. 내부 부츠와 외부 부츠는 관절의 연결 및 돌출이 다르기 때문에 보어, 길이, 컨볼루션 프로필 및 클램프 크기가 다릅니다. 외부 부츠를 내부 조인트에 장착하거나 그 반대로 장착하면 일반적으로 짧은 거리 내에서 그리스 손실이나 부츠 손상이 발생합니다.
부트 키트를 완전한 세트로 제공합니까, 아니면 개별 부트로 제공합니까?
우리는 부트, 클램프, 그리스가 포함된 완전한 키트를 제공하며, 응용 분야에서 필요한 곳에 고정 부품도 포함되어 있습니다. 고객의 프로그램에서 필요한 경우 개별 부츠를 견적할 수도 있습니다.
CV 부츠는 어떤 소재로 만들어졌나요?
당사의 표준 애프터마켓 부츠는 탄성 고무로 성형되며 더 높은 온도 내성이나 더 나은 저온 유연성이 필요한 응용 분야에 사용할 수 있는 네오프렌 및 열가소성 등급이 있습니다. 화합물은 그리스 유형과 조인트의 작동 조건에 따라 선택됩니다.
OE 번호로만 부트 키트를 개발할 수 있습니까?
예. 우리는 OE 번호, 고객 샘플 또는 도면을 바탕으로 개발합니다. OE 번호를 통해 공동 제품군과 가능한 치수를 식별할 수 있습니다. 그런 다음 일괄 생산 전에 샘플이나 도면을 통해 밀봉면과 부트 형상을 확인합니다.
부츠 키트에 대한 맞춤형 포장 및 브랜딩을 제공합니까?
우리는 시장별 키트 콘텐츠 및 인쇄된 포장을 포함하여 고객 요구 사항을 기반으로 포장 솔루션, 브랜드 라벨링 및 관련 맞춤화를 제공합니다.
CV 부트 키트를 어느 시장으로 수출합니까?
당사의 제품은 유럽, 미국, 중동, 동남아시아, 아프리카, 호주 및 기타 지역으로 수출되며 국내 시장에도 공급됩니다.
